受惠於5G基礎建設及電動車需求，第三代半導體材料氮化鎵(GaN)、碳化矽(SiC)，近年成為市場關注的焦點。這類III-V族化合物半導體的生成方式，是置放一塊基板，透過「有機金屬化學氣相沉積法」(MOCVD)或「分子束磊晶法」(MBE)，使III-V族化合物在基板上形成一層薄膜，逐漸堆積成具有厚度的磊晶片(EPI Wafer)，可以想像成洞窟中鐘乳石形成的概念，這個過程稱之為「長晶」。 其實氮化鎵並不是新材料，過去已採用藍寶石基板，廣泛應用在藍光LED上。但如果要有效降低成本，或是提高效能，就必須將基本材質改為矽(Si)或碳化矽(SiC)，因而產生矽基氮化鎵(GaN-on-Si)、碳化矽基氮化鎵(GaN-on-SiC)兩種類別，其中，矽基氮化鎵未來將應用於中高壓功率元件，例如快充接頭、車用半導體......等，而碳化矽基氮化鎵則會應用在高功率射頻元件，例如5G基地台、衛星通訊......等。此外，如果不與氮化鎵結合，以碳化矽材質製造的逆變器，廣泛應用在太陽能、電動車......等領域，缺料問題受全球產業高度關注，已爆發過多次綁料風潮。 但這些技術都還面臨許多瓶頸，至今能穩定量產的供應商不多，所以尚未大規模導入終端應用。矽基氮化鎵面臨的問題，是矽與氮化鎵的熱膨脹係數差異太大，在長晶過程中容易發生翹曲、龜裂或破裂的現象，目前只有少數業者能穩定量產6吋矽基氮化鎵磊晶片。碳化矽基氮化鎵面臨的問題，則是要取得高純度碳化矽非常不容易，且長晶所需耗費的時間非常長，過程中監控溫度的要求也很高，目前全球僅有Cree能穩定量產6吋碳化矽基板，市佔率高達70%。 以台系業者來說，環球晶目前有能力供應4吋碳化矽基氮化鎵磊晶片，6吋矽基氮化鎵磊晶片；而嘉晶目前以4吋、6吋矽基氮化鎵為主，同集團的漢磊則提供4吋、6吋晶圓代工服務。此外，台積電、世界先進也有提供6吋矽基氮化鎵代工服務(詳見「III-V族半導體產業地圖」)。但客戶希望能再往6吋、8吋發展，以利規模經濟效益，中美晶也與交通大學合作投入新世代材料開發，未來還有一段路要繼續努力。 而本次中美晶入股宏捷科一案，意味著中美晶想要擴大觸角，集團現有佈局包括： 1. 母公司以太陽能矽晶圓為主，近年受到陸系廠商競爭，本業持續虧損，但2020年7月20日保利協鑫新疆廠爆炸(參考新聞)，影響全球供給量約9%，本業營運浮現轉機。 2. 在半導體矽晶圓領域，中美晶持有環球晶股權51%，環球晶擁有12吋產能約100萬片/月，8吋產能130萬片/月，市佔率居全球第三，並積極發展SOI Wafer、氮化鎵、碳化矽新材料。 3. 在車用半導體領域，中美晶持有朋程股權約19%，並透過朋程間接持有茂矽股權18%。朋程在全球車用發電機整流二極體具領導地位，市佔率近60%，近期朋程陸續將車用整流二極體轉單茂矽，並合作開發IGBT模組，瞄準電動車市場，預計2021年投產。 4. 在基板領域，中美晶持有兆遠股權約43%，主要生產藍寶石基板，為藍光LED的關鍵材料；近期兆遠也切入砷化鎵(GaAs)基板製造，初期以紅光LED練兵，未來將投入光通訊、射頻領域，預計2021年底前會有首款射頻晶片產品出貨。 5. 在半導體材料領域，中美晶持有台特化股權約30%，專供半導體製程用特殊氣體。 由於旗下兆遠切入砷化鎵基板製造，環球晶也積極發展碳化矽基氮化鎵磊晶片，未來瞄準的終端應用就是射頻領域，但集團內並沒有相關廠商，故入股宏捷科就成為完成佈局版圖的最後一塊拼圖。未來宏捷科可提供砷化鎵晶圓代工的經驗，協助兆遠的砷化鎵基板在射頻晶片領域盡快取得認證，同時環球晶也可與宏捷科結盟，開發碳化矽基氮化鎵在射頻晶片領域的應用。但目前為止，碳化矽基氮化鎵的應用領域並不廣，主要是在5G基地台上，全球技術領先的穩懋，碳化矽基氮化鎵營收佔比也只有5%以下，宏捷科則需要更長的時間才能看到貢獻度。 以中美晶集團現有的佈局來看，短期(1年內)發展值得期待的是保利協鑫新疆廠爆炸後，可能誘發太陽能產業短暫缺料，多晶矽價格可望攀升，帶動本業虧損減少或轉虧為盈。中期(1~3年)發展值得期待的是2022~2023年，全球矽晶圓供過於求逐漸緩解，且朋程與茂矽合作IGBT模組開始量產，在客戶端的導入進度逐步看到成果。長期(3年以上)發展才會看到兆遠砷化鎵基板及環球晶碳化矽基氮化鎵的發酵。

近期由於地緣政治衝突升溫，銅箔基板(CCL)業者在客戶分散產地的要求下，陸續公佈前往泰國設廠的計畫。 1) 台燿：2023年5月4日召開法說會，公佈2023Q1財報，提及本季從中國匯出新台幣21億元，被課徵所得稅率20%，折合所得稅費用約4.2億元，導致2023Q1財報虧損。據了解，公司從中國匯出資金，主要是為了前往泰國設廠，該廠房一期產能30萬張/月，2025年正式投產，未來視客戶需求可逐步擴充至90~120萬張/月。 2) 聯茂：2023年3月開始，分階段完成建廠計畫，預計2025年初正式投產，該廠房一期投資金額15.36億元，約當於產能30萬張/月。 3) 台光電：2021年購置桃園大園廠土地，原先規畫建立最先進載板產線及研發中心，一期產能30萬張/月，但近期暫緩投資，轉向前往泰國設廠，預計2025年正式投產。 由於CCL廠商前往泰國設廠的計畫，需經歷購置土地、進行環評......等多項程序，預期廠房主建物將於2024年陸續完工，2024年底以前進駐設備並開始試產，2025上半年正式投產。 CCL製造流程(詳見【圖一】)，是運用含浸機，讓樹脂充分滲入玻纖布的空隙中，再運用塗佈機上膠，稱為「膠片」；接著再把膠片與銅箔黏合，在高溫高壓下，形成積層板。國內CCL設備最具代表性的廠商為亞泰金屬，該公司提供含浸機、塗佈機，除了供應CCL、軟性銅箔基板(FCCL)客戶以外，也可用於被動元件、鋰電池、碳纖維......等不同領域。 【圖一】銅箔基板製作流程 泰國原本就是PCB產業重鎮，包括泰鼎-KY、競國、敬鵬......等廠商，皆在當地設有廠房。 1) 泰鼎-KY：近期進行泰國三廠擴建計畫，完工後產能可達100萬平方公尺/月，主要生產8層以下光電板、車用板......等，近年也積極開發高階HDI板技術，但目前為止出貨規模不大。 2) 競國：泰國廠產能10萬平方公尺/月，約佔公司總產能40%，主要生產8層以下車用板、家電板......等。 3) 敬鵬：車用板營收佔比高達80%以上，以規格較低的傳統板為主，泰國廠目前佔公司總產能約9%，未來公司將逐步將中國廠產能轉移至泰國。 由於上述幾家公司主要生產10層以下傳統版，通常採用規格較低的標準型CCL，主要供應商為南亞、建滔......等。近期台光電、台燿、聯茂前往泰國設廠，並非是有意經營這幾家客戶，而是看準欣興、華通、臻鼎-KY......等，專注於IC載板、HDI板、網通板、伺服器板......等高階產品的廠商，陸續公佈前往東南亞設廠的計畫。 1) 欣興：2023年4月21日發佈重訊，斥資12.3億泰銖，取得工業用地，但並未說明詳細擴產計畫。 2) 景碩：目前尚未決定是否前往東南亞設廠，但確實有收到客戶要求，將優先考慮馬來西亞，而非泰國，主因馬來西亞半導體封測產業鏈相對較完整。 3) 南電：正在評估於東南亞設廠，泰國、馬來西亞、越南都是可能選項。 4) 金像電：2023年5月11日發布重訊，將斥資4,500萬美元，前往泰國設立子公司，預計2023年動土。 5) 華通：2023年4月26日發佈重訊，斥資9.6億泰銖，取得工業用地，預計2023年底以前完成土木工程，最快2024年正式投產，優先滿足衛星板客戶的需求。 6) 定穎：2022年10月21日發布重訊，斥資2.88億泰銖，取得工業用地，預計2024Q4正式投產，第一期產能5~6萬平方公尺/月，工廠採用高度自動化的智慧工廠，產品主要是多層板、HDI板，以及含有高頻/高速材料的ADAS、毫米波雷達板、網通板、伺服器板......等。 7) 滬士電：2023年5月3日發布重訊，董事會已通過前往泰國投資意向，預計斥資10億泰銖，滿足客戶分散產地的需求。 8) 志超：2022年11月25日發布重訊，將斥資1,000萬美元，前往越南設立子公司，主要生產NB板、光電板。 由於多數PCB廠商皆在2022~2023年取得土地，並開始進行土木工程，預計2024年廠房主建物陸續完工，2025年正式投產，故PCB設備業者將在2024年受惠於新廠進駐設備的商機。原則上，在新廠開始動土後，PCB廠商會陸續釋出設備採購訂單，接到訂單的設備廠商會收到一筆訂金，帳列「合約負債」；在廠房主建物完工後，開始進行設備點交、裝機、驗收，設備廠商會收到一筆尾款，並將「合約負債」實現為營收，時間點通常在正式量產前2~3個季度，故後續應密切追蹤各家設備廠商「合約負債」增減情形。 PCB製造流程，是先用CNC機台，將銅箔基板裁切成需要的面積，裁切所需的CNC設備，通常是由工具機廠商提供，例如友佳、亞崴、東台、高鋒、喬福、程泰、福裕、瀧澤科......等。 如果是結構較簡單的單層板、雙層板，在裁切完畢後，即可進行鑽孔，並根據孔的用途不同，決定後續是否要在孔內進行電鍍。如果是用於打件，或是連通不同層板之間的電路，則需要在孔內不導電的樹脂、玻璃纖維上鍍一層銅，故又稱為「一次銅」；如果只是為了卡外部結構、連接器，預留鎖螺絲的孔位，則無須進行電鍍。 鑽孔製程可分為機械鑽孔、雷射鑽孔兩大類，供應商包括東台、大量科技、瀧澤科......等，機械鑽孔所需鑽針供應商包括Union Tool、尖點、高僑、凱崴......等。鑽孔的孔型是否完整，以及電鍍填孔是否能使表面平整，將影響到產品品質。 至於結構較複雜的多層板，則需要先製作內層(詳見【圖二】)，先經由塗佈設備，在銅箔基板表面塗佈一層感光乾膜，再用烘烤設備將表面烘乾，台系PCB塗佈、烘烤設備廠包括群翊、志聖、科嶠......等。接著再以負片流程繪製電路，亦即內層底片電路圖案是透明的，在曝光製程中，電路圖案的感光乾膜受到光照會產生化學作用而硬化，後續再用顯影劑、蝕刻劑將未感光乾膜及下方銅箔去除，已曝光的部份則用去膜劑將上方硬化的感光乾膜去除、留下銅箔，形成電路圖案，台系PCB曝光、顯影、蝕刻設備廠包括川寶、志聖、揚博......等。接下來用AOI光學檢測設備，確認電路是否繪製無誤，並將電路表面進行棕化處理，防止接觸空氣氧化，並增加表面粗糙度，台系AOI光學檢測設備廠包括牧德、德律、由田......等。 【圖二】PCB內層製作流程 待內層製作完畢後，將內層與外層進行壓合、鑽孔，建立主結構後，再以正片流程繪製外層電路，亦即外層底片電路圖案是不透明的，在曝光製程中，非電路圖案的感光乾膜受到光照會產生化學作用而硬化，再用顯影劑把電路圖案部份的未感光乾膜去除，並在電路圖案表面鍍上錫/鉛。 【圖三】PCB外層製作流程-1 接下來再用去膜劑、蝕刻劑將已感光乾膜及下方銅箔去除，露出下方底層基板樹脂，電路圖案部份因有錫、鉛保護不會被去除，再將錫/鉛剝離、留下銅箔，形成電路圖案。最後在PCB表面印上文字，標示相關資訊，並針對外型進行美化後，即可送交檢測、包裝、出貨。 【圖四】PCB外層製作流程-2 以上是PCB製作流程簡介，未來定錨研究團隊也會持續追蹤相關設備廠商，如果需要更新資訊，可加入網站訂閱會員，即可從下方連結進入會員限定版本。 PCB供應鏈南向計畫牽動設備業商機(會員限定)：https://investanchors.com/user/vip_contents/16842279491035

報載Qualcomm雖有意將7nm轉單台積電，但7nm光罩遲未定案，腳步有放緩跡象，意味著7nm訂單有可能出現了變數 (新聞連結)。 Qualcomm近年幾代高階晶片，包括Snapdragon 820、835、845，分別採用Samsung 14nm FinFET LPP (Low-Power Plus)、10nm FinFET LPE (Low-Power Early)、10nm FinFET LPP製程，但先前傳出，因台積電7nm製程大幅領先Samsung，Qualcomm有意將下一代新產品Snapdragon 855轉向台積電投片。 但去年底，Qualcomm表示台積電與Samsung都是非常好的合作夥伴，但2018年會採用哪家的製程，必須考慮技術節點、效能、產能和成本……等因素，目前言之過早。這段話給外界留下了不少想像空間。 而台積電在上週舉行2017Q4法說會，指出2018年行動運算晶片出貨量將下滑，但因半導體價值提升，故營收相較去年持平。法人認為，Apple早已確定將2018年A12晶片下單台積電，若台積電有爭取到Qualcomm訂單，則行動運算晶片營收不可能只有持平，推測Qualcomm 7nm可能出現變數。 定錨研究團隊認為，投資人可以從三個面向，去思考這件事情： 1. Smart Phone旗艦機晶片訂單版圖 Samsung能爭取到Qualcomm訂單，除了提供非常優惠的報價以外，或許也拿Galaxy S、Note系列旗艦機AP訂單作為交換籌碼。若Qualcomm 7nm轉單台積電，則Samsung Galaxy S、Note系列旗艦機，有可能捨棄Qualcomm晶片，改用自家Exynos晶片。 而放眼全球Smart Phone品牌，Apple向來採用自製AP晶片，且近期與Qualcomm關係緊張，有意將BP晶片轉單Intel；華為旗艦機也是採用旗下子公司海思設計的Kirin系列晶片；Samsung在Galaxy S、Note系列旗艦機，則是一半採用自家Exynos晶片、一半採用Qualcomm晶片；真正穩固且訂單量大的客戶，只有Oppo、Vivo、小米，這也是Qualcomm要和Oppo、Vivo、小米簽訂採購合作意向書的主要原因。 因此，Qualcomm 7nm花落誰家，恐怕也要考量Smart Phone旗艦機的訂單版圖，以及與Samsung之間的利益交換。 2. Samsung量產時程與良率 目前預期Samsung將在2018Q3量產7nm FinFET，落後台積電約一季，且Samsung會在量產初期就直接導入EUV機台，與台積電先以多重曝光製程，2019年再導入EUV的技術藍圖不同。 然而，有別於過去曝光製程採用透鏡折射的方式，EUV因波長較短，必須採用面鏡反射來進行設計，難度大幅提升。台積電不在量產初期導入EUV，必然考量過採用多重曝光與EUV之間良率的差異性，且台積電在2017Q4法說會指出，7nm量產將對毛利率造成2~3%負面影響，意味著7nm初期良率並不理想。 因此，Samsung 7nm FinFET是否能如期量產？量產良率如何？都存在很大的疑慮，也必然會是Qualcomm的考量重點。 3. 其他客戶的訂單？ 目前在台積電投片的手機晶片客戶，除了Qualcomm之外，還有Apple、華為、聯發科。然近期iPhone X銷售續航力不如預期，中國手機市場需求也持續低迷，華為、Oppo、Vivo、小米陸續下修出貨量展望，勢必影響到手機晶片客戶的投片量。 儘管Snapdragon 855轉向台積電投片，但如果其他客戶因終端需求疲軟，減少下單，整體投片量還是會有所下滑。 定錨觀點 定錨研究團隊認為，儘管Samsung掌握旗艦機晶片採購權作為籌碼，但中國品牌崛起，Samsung的影響力逐漸降低，且Qualcomm已和Oppo、Vivo、小米簽訂採購合作意向書，穩固訂單來源，Samsung的籌碼越來越不值錢。 而台積電在7nm量產時程、良率、產能規模上，應較Samsung更有優勢，且後續導入EUV後，功耗、效能及尺寸都還會再提升，對於5nm、3nm的技術藍圖也比同業更清晰，應能在7nm取得非常高的市佔率，包括Qualcomm訂單。 但如果後續訂單分配生變，則目前市場預期台積電在2018年營收YoY +10~15% (以美元計價)，有可能會面臨下修，投資人應持續追蹤這項議題。

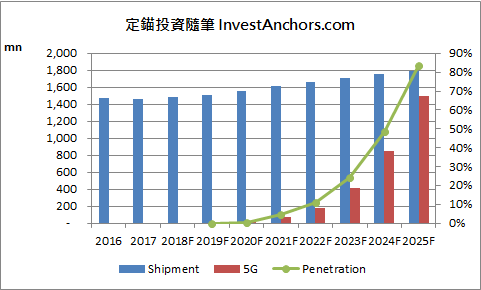

本篇為2019年1月16日提供給「基本/加值版會員」的定錨獨家產業報告，非當前最新看法，若您希望能即時收到更多定錨獨家產業報告，可以參考「訂閱方案」(連結)，以每個月199/399元的價格訂閱「基本/加值版會員」。 我們曾在2018年10月底舉辦「2019年電子終端產品趨勢」講座，提出對2019年Smart Phone設計趨勢的看法，本篇文章主要是更新Smart Phone產業趨勢的相關資訊，內容包括出貨量展望、屏下指紋辨識、光學鏡頭、折疊式手機、5G。 1. 出貨量展望 定錨預估，2018年全球Smart Phone出貨量僅14.57億支，YoY -2.6%，較前次預估值15.03億支大幅下修，主要是中國市場需求疲弱，品牌業者面臨庫存調整，尤其以Vivo調整幅度最大。在主要品牌業者之中，以華為、小米成長動能較強，Samsung、Apple、Oppo、Vivo則呈現衰退(詳見【圖一】、【圖二】)；此外，二線品牌業者在2018年接連傳出財務危機，出貨量持續大幅下滑，導致市場結構趨於寡佔。 【圖一】全球Smart Phone出貨量 【圖二】全球Smart Phone主要品牌市佔率 領導品牌Apple出貨量持續下滑，在2018年出貨量僅達2.06億支，低於前次預估值2.15億支，反映iPhone XR銷售動能不如預期。定錨認為，除iPhone XR創新不足、定價過高之外，中美貿易戰激發中國消費者民族情緒，進而購買華為手機、抵制iPhone，可能是Apple在大中華市場銷售成績不如預期的主因。 展望2019Q1，iPhone在中國市場銷售表現持續疲弱，陸系品牌華為、小米、Oppo新機將會提前上市，彌補iPhone的銷售缺口。此外，中國4G滲透率已達100%，過去以中國市場驅動成長的Oppo、Vivo將面臨成長瓶頸。市場預期，在陸系品牌業者之中，華為、小米成長動能將優於同業，Oppo出貨量將小幅下滑，Vivo則因庫存問題較為嚴重，沒有讓新機提前上市的計畫，出貨量恐持續衰退。 值得一提的是，2019年華為手機出貨量將達2.25億支，YoY +11%，首度超越Apple，躍居全球第二，僅次於Samsung。 由於iPhone XR庫存問題相當嚴重，供應鏈在2019Q1恐面臨沉重的砍價壓力，預期砍價幅度將落在15~20%，預期組裝廠、零組件廠在未來一季，營收、毛利率都會持續創新低。儘管客戶結構較分散的零組件廠，可望接獲華為、小米的急單，稍微彌補Apple訂單下滑的缺口，但陸系品牌手機定價普遍較低，通常採用較低規格的零組件，故Apple市佔率下滑、陸系品牌崛起，對零組件業者來說絕非利多。 2. 屏下指紋辨識 在Samsung及陸系品牌積極導入下，維持預估2019年屏下指紋辨識IC出貨量1.90億顆，包括超音波式0.35億顆、光學式1.55億顆(詳見【圖三】、【圖四】)。 【圖三】指紋辨識IC出貨量 【圖四】屏下指紋辨識滲透率 超聲波式屏下指紋辨識模組單價，約落在12~15美元，遠高於光學式屏下指紋辨識模組5~6美元，預期只有Samsung Galaxy S系列會採用。超聲波式屏下指紋辨識主要採用Qualcomm解決方案，模組貼合代工廠為GIS-KY、歐菲光。其中，GIS-KY因貼合良率較佳，取得較多的訂單分配，儘管iPhone XR出貨量面臨下修，2018年12月營收仍維持強勁成長，與TPK-KY分道揚鑣，驗證我們在前次講座提出的觀點。 光學式屏下指紋辨識，因成本較為便宜，將成為市場主流，陸系業者匯頂、思立微，台系業者神盾、敦泰，較具產業代表性。其中，神盾將獨家取得Samsung Galaxy A系列訂單，並取得陸系品牌部份訂單，預估2019年光學式屏下指紋辨識IC出貨量5,000~5,500萬顆，僅次於匯頂。產品ASP在2019Q1將維持在4.0~4.5美元，並在2019Q4思立微、敦泰加入競爭後開始跌價，2019Q4將滑落至3.0~3.5美元，全年平均ASP約在3.5~4.0美元。 值得留意的是，近期傳出Samsung Galaxy S10有意放棄Qualcomm解決方案，轉單神盾。若是如此，神盾出貨量將大幅上修，但也不排除這是Samsung逼迫Qualcomm降價的兩手策略。 此外，光學鏡頭業者也是屏下指紋辨識趨勢的受惠者，每片模組都會搭載一顆2P或3P鏡頭，目前神盾、匯頂主要採用新鉅科的鏡頭，少量採用大立光的鏡頭，未來台系業者玉晶光，陸系業者舜宇、丘鈦，都有機會切入供應鏈。儘管2P、3P鏡頭單價遠低於5P、6P的攝像鏡頭，利潤也較差，但對於業者來說仍不無小補。 3. 鏡頭模組 預期Samsung在2019年新機鏡頭模組規格會有較大幅度的升級，搭載三鏡頭、雙鏡頭的手機出貨量，將分別達到8,000萬支、2億支，鏡頭需求量增加80%。而2019年iPhone新機鏡頭模組規格，市場看法較為分歧，有些認為會在兩款OLED機種搭載三鏡頭，有些認為全部都不會搭載三鏡頭；定錨認為，應會有一款最高階機種搭載三鏡頭，另外兩款搭載雙鏡頭。 由於Samsung在新機鏡頭模組規格採取更大幅度的升級，以及iPhone在最高階機種導入三鏡頭，預期三鏡頭手機滲透率將達13.9%，較前次預估值7.0%大幅上修。 【圖五】雙鏡頭、三鏡頭手機滲透率 目前已確定Samsung Galaxy S10將採用黑鏡頭，應該是由大立光供應，但還不確定Samsung是否會在中階機種也採用大立光的鏡頭。若大立光順利切入Samsung中階機種供應鏈，則在客戶端供貨比重大幅提升，2019年財測有上修空間。(註：2019年1月11日更新「大立光(3008)：法說會報告」之財測，是以大立光並未切入Samsung中階機種作為假設基礎。) 另外，要留意三鏡頭模組並不需要全部採用高階6P、7P鏡頭，在成本考量下，更有可能是高階、低階鏡頭搭配使用，所以二線鏡頭廠，包括台系業者玉晶光，陸系業者舜宇......等，也都有機會接到訂單。 4. 折疊式手機 維持先前看法，折疊式手機不會在2019年成為市場主流，原因是Fodable OLED螢幕ASP是一般OLED螢幕的兩倍，再加上其他零組件的成本，每支手機材料成本(BOM Cost)要增加100~120美元，產品定價會相當考驗消費者的接受度。 預期2019年只有Samsung會有較大規模量產折疊式手機，軸承由新日興供應，出貨規模則視消費者對定價的接受度而定。而TPK-KY也積極爭取奈米銀技術在折疊式手機上的應用，惟出貨規模不大，短期內業績貢獻度不明顯。 【圖六】折疊式手機出貨量及滲透率 5. 5G手機 由於目前Qualcomm、MTK都只有推出5G Modem晶片，尚未推出整合AP+Baseband的SoC，再加上5G手機前端模組價值大幅提高，初期材料成本(BOM Cost)較高階4G手機增加約100美元，終端售價應會高達1,000美元以上。此外，電信業者在2019年推出5G服務，都是在特定城市試營運，而非大規模商用化，對多數消費者來說感受度不高。故定錨認為，2019年5G手機出貨規模僅在數百萬支，無法引發換機潮。 值得留意的是，Qualcomm與TDK合資子公司，推出RF-360前端射頻模組，將掀起市場結構劇烈改變。Qualcomm RF-360將搭配自家SoC包裹出貨，並給予客戶價格折讓，且能提高Baseband與前端射頻模組的相容性，縮小模組尺寸，非常具有吸引力。尤其2019年推出的5G手機，幾乎都是採用Qualcomm Snapdragon X50 Modem，搭配Qualcomm RF-360前端射頻模組的機率非常高，將對傳統射頻業者造成壓力。 目前看來，Qualcomm將在2019年底前推出全球首款5G SoC，整合AP+Baseband，競爭力進一步強化，預期在2020年Intel推出XMM 8160以前，Qualcomm 5G解決方案沒有競爭對手。 Qualcomm RF-360前端射頻模組，內建整合SAW Filter、BAW Filter的六工器，以及基於砷化鎵(GaAs)製程的PAMiD模組，代工廠為穩懋。因此，儘管在4G時代憑藉FBAR濾波器技術，獨佔高頻PA市場的Broadcom，在5G時代可能會失去優勢，但受惠Qualcomm新訂單的挹注，穩懋營運不致於受到衝擊。
